| S808CD |
|
|
| 产品说明： |
| | |
|
|
型式 |
S808CD |
|
显示器规格 |
画面尺寸 |
8．4英寸 |
| 显示点数 |
640×480 |
| 显示装置 |
TFT彩色LCD |
| 显示色 |
256色 |
| 背光灯 |
CCFT |
| 背光灯寿命 |
50，000小时 |
| 亮度调节 |
无 |
| 触摸开关规格 |
触摸屏 |
模拟电阻膜 |
| 机械寿命 |
100万次以上 |
| 外部接口规格 |
COM1（D-Sub 9针 凹） |
RS-422/485 起止同步式
数据长：7,8位 奇偶：偶数,奇数,无
停止位：1,2位
传送速度:4800,9600,19200,38400,76800,115200,187500 ※1 bps |
| COM2（D-Sub 9针 凸） |
RS-232C 起止同步式
数据长：7,8位 奇偶：偶数,奇数,无
停止位：1,2位
传送速度:4800,9600,19200,38400,76800,115200 bps |

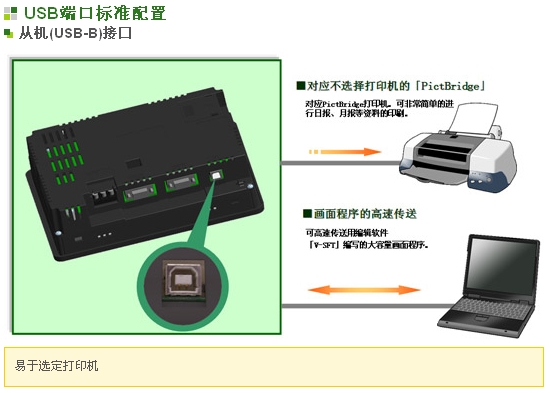

| USB |
B型（Ver 1.1） |
| 时钟及用户存储器规格 |
画面存储器（FROM） |
2.25MB |
| 备份存储器（SRAM） |
128KB |
| 时钟 |
有 |
| 备份期限 |
5年（环境温度25℃） |
| 日历精度 |
月差±90秒（环境温度25℃） |
| 电源 |
额定电压 |
DC24V |
| 电压容许范围 |
DC24V±10% |
| 物理环境 |
使用环境温度 |
0℃～+50℃ |
| 保存环境温度 |
-10℃～+60℃ |
| 相对湿度 |
85%RH以下（无结露，最高湿球温度在39℃以下） |
| 使用高度 |
标高2000m以下 |
| 使用环境 |
无腐蚀性气体、无强烈尘埃、无导电性尘埃 |
| 污染度 |
污染度2 |
| 设置条件 |

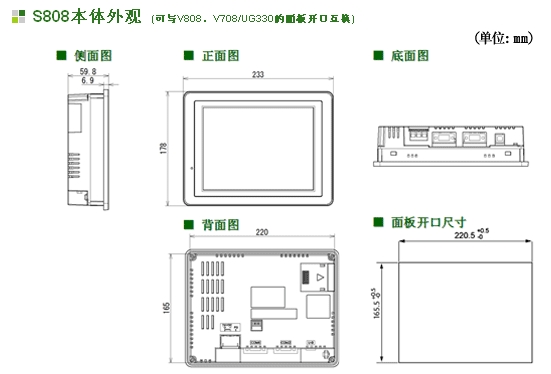

外形尺寸（mm） |
233.0×178.0×59.8 |
| 面板切割（mm） |
220.5×165.5（+0.5/-0） |
| 外壳颜色 |
黑色 |
| 保护结构 |
前面板：符合IP65（使用防水包装时） 后机壳：符合IP20 形状：一体型 安装方法：面板嵌入安装 |
| 规格 |
CE |
对应EN61000-6-2和EN61000-6-4 | |
|
※1 仅限西门子公司MPI的连接。 |
| |
