| 项目/型号 |
V706TD |
| 电源 |
额定电压 |
24V DC |
| 电压允许范围 |
24V DC±10% |
| 允许瞬时停电时间 |
1ms以内 |
| 消耗电力功率 |
16W以下 |
| 侵入电流 |
20A，0.7ms以下 |
| 抗电压冲击 |
500VAC，1分钟（和FG端子之间） |
| 绝缘电阻 |
500V DC，10MΩ以上 |
| 工作环境 |
运行温度 |
0℃～+50℃ |
| 存储温度 |
-10℃～+60℃ |
| 环境湿度 |
85%RH以下（无凝露） |
| 耐溶剂性能 |
无金属切削，油污，有机溶剂 |
| 大气 |
无腐蚀性气体和导电尘埃 |
| 机械工作条件 |
耐振荡 |
震动频率10～150HZ，加速度：9.8m/s2(1.0G) ，脉宽：0.075mm，X.Y.Z:3个方向1小时 |
| 耐冲击 |
冲击波形：半正弦波，尖峰加速度：147m/s2(15G)，X.Y.Z:3个方向6次 |
| 电气工作条件 |
抗干扰 |
1000VP-P(脉冲宽度1us，脉冲上沿时间：1ns) |
| 抗静电特性 |
符合IEC61000-4-2，接触：6KV，空气：8KV |
| 安装环境 |
接地 |
接地电阻：小于100Ω |
| 防护等级 |
前面板：IP65，后盖板：IP20 |
| 冷却 |
自然冷却 |
| 重量 |
680g Incl.DU-01: 820g |

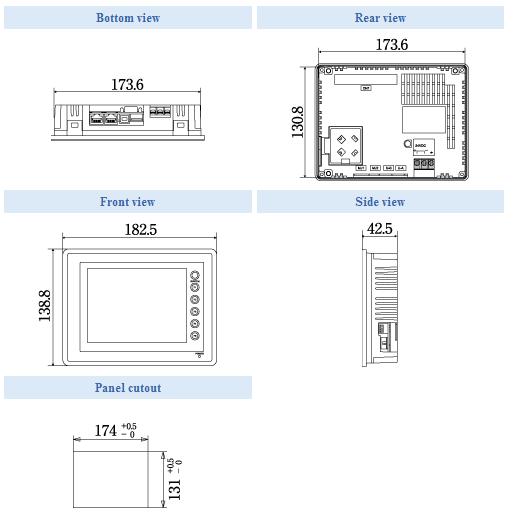

| 外形尺寸(mm) |
182.5*138.8*42.5 Incl.（DU-01）182.5*138.8*64 |
| 开孔尺寸(mm) |
| 174 |
+0.5 |
* |
131 |
+0.5 |
|
| -0 |
-0 | |
| 外观颜色 |
黑色 |
| 材料 |
PC/PS |
|
| 项目/型号（对比） |
V706TD |
V706CD |
V706MD |
| 显示特性 |
屏幕存储器 |
大约1472KB |
| 显示尺寸 |
5.7英寸 |
| 显示材料 |
TFT彩色LCD |
STN彩色LCD |
STN黑白LCD |
| 分辨率 |
320*240 |
| 颜色 |
32768色+16色闪烁 |
8级灰度＋闪烁 |
| 背光灯 |
CCFL（用户不可更换） |
| 背光灯自动关 |
正常点亮（可由用户设置） |
| 电源指示灯 |
电源上电即点亮 |
| 对比度控制 |
不可调 |
可调整 |
| 亮度控制 |
128级 |
不可调 |
| 字符大小 |
1/4 |
8*8点 |
| 1字节 |
8*16点 |
| 2字节 |
16*16点 |
| 字符倍数 |
X:1－8倍，Y:1－8倍 |
| 触摸特性 |
操作方式 |
模拟电阻式 |
| 触摸分辨率 |
模拟型：1024（W）*1024（H）矩阵型: 20(W) × 12(H) |
| 机械寿命 |
100万次以上 |
| 表面处理 |
坚硬涂层，非眩光精加工5% |
| 功能开关 |
功能开关数目 |
6个开关 |
| 实时时钟 |
内置 |
| 外部接口 |
与PLC连接（CN1：D-sub 25pins）*3 |
RS-232，RS-422/485，异步方式，数据长度：7、8位，奇偶校验：奇、偶、无，停止位：1、2 位，波特率：4800、9600、19200、38400、57600、76800、115200bps |
| 数据传送/其他外部接口1、2（modular 8针） |
RS-232C，RS-422/485(2-线系统），CREC，条形码阅读机，V-I/O，Multi-Link 2，温控器网络/PLC2WAY，V-Link |
| CF卡接口 |
兼容CompactFlashTM |
| 以太网10BASE-T（V7i标准安装） |
兼容IEEE802.3 波特率：10Mbps 电缆：100Ω双胶线 类别5 最长长度100M |
| USB接口 |
Type A, Type B |
| 时钟&存储器备份 |
电池 |
硬币型锂一次性电池 |
| 存储器备份 |
SRAM 128KB |
| 备份期限 |
五年（环境温度25℃） |
| 电池电压检测 |
电压检测过低（内部内存配置） |
| 日历精度 |
中断±90秒每月（环境温度25℃） |
| 扩展存储单元（可选） |
V7EM-F，V7EM-S，V7EM-L |
| Video（可选） |
无 |
| RGB输入（可选） |
无 |
| RGB输出（可选） |
无 |
| 声音输出（可选） |
无 |
| 通讯单元（可选） |
CU-xx |
