| CPU126 |
|
|
| 产品说明： |
|
物理特性 |
|
尺寸(宽×高×深) |
196×80×62mm |
|
功耗 |
11W |
|
存储器特性 |
|
程序存储器 |
12KB,8K为普通用户程序空间，4K为加密用户程序空间 |
|
数据存储器 |
8KB |
|
超级电容 |
约112小时(典型值) |
|
常规特性 |
|
定时器总数
1ms
10ms
100ms |
256
4
16
236 |
|
计数器总数 |
256(由超级电容备份) |
|
内存存贮器位 |
256(由超级电容备份) |
|
内存存贮器位掉电保持 |
112 |
|
时间中断 |
2×1ms分辨率 |
|
边沿中断 |
4个上升沿和/或4个下降沿 |
|
布尔量运算执行时间 |
0.22µs |
|
浮点运算执行时间 |
8µs |
|
时钟 |
内置 |
|
电源供应
+5V |
500mA |
|
集成的通信功能 |
|
通讯接口 |
2个通信口，PORT0:PPI， RS485电平，
FPROT:自由通讯口，RS485 |
|
PPI波特率 |
9.6, 19.2kbps |
|
自由口波特率 |
1.2k 至 115.2kbps |
|
每段最大电缆长度
使用隔离中继器
未使用隔离中继器 |
38.4k时1200米
50米 |
|
最大站点数 |
每段32个站，每个网络126个站 |
|
最大主站数 |
32 |
|
点到点(PPI主站模式) |
否 |
|
I/O特性 |
|
本机数字量输入点数 |
24 |
|
输入类型 |
漏型/源型 |
|
本机数字量输出点数 |
16 |
|
输出类型 |
继电器，干触点 |
|
数字I/O映象区 |
64(32输入/32输出) |
|
模拟I/O映象区 |
32(16输入/16输出) |
|
允许最大扩展I/O模块数 |
3 |
|
最大数字量I/O点数 |
64 |
|
最大模拟量I/O点数 |
12AI/6AO |
|
脉冲捕捉输入 |
24 |
|
高速计数器
单相计数器 |
4×5KHz |
|
数字量输入特性 |
|
本机集成数字量输入点数 |
24 |
|
输入类型 |
漏型/源型 |
|
额定电压 |
24V DC |
|
最大持续允许电压 |
30V DC |
|
逻辑1信号 ( 最小)
逻辑0信号 ( 最大) |
15 VDC，2.5mA
5 VDC，1mA |
|
隔离(现场与逻辑)
光电隔离
隔离组 |
有
500V AC，1分钟

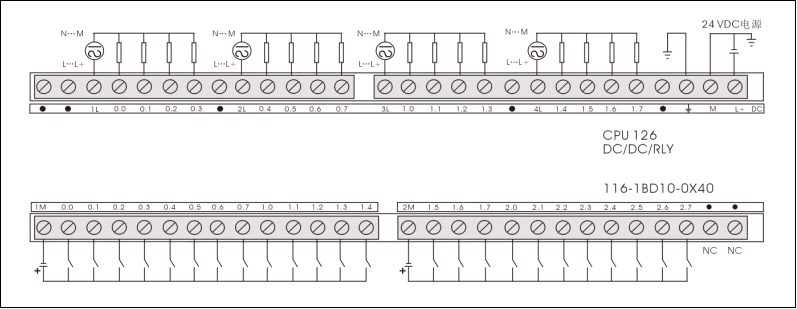

见接线图 |
|
同时接通的输入 |
24 |
|
最大电缆长度
屏蔽
非屏蔽 |
500米(标准输入)、50米(高速计数器输入)
300米(标准输入) |
|
数字量输出特性 |
|
本机集成数字量输出点数 |
16 |
|
输出类型 |
继电器，干触点 |
|
每点额定电流(最大)
浪涌电流(最大) |
2A
7A，触点关闭 |
|
灯负载(最大) |
30 WDC/200WAC |
|
接通电阻(接点) |
0.2欧姆 |
|
同时接通的输出 |
16 |
|
两个输出并联 |
否 |
|
最大电缆长度
屏蔽
非屏蔽 |
500米(标准输出)
150米(标准输出) |
通讯端口定义
|
连接器 |
插针号 |
FPORT（RS485) |
PORT0(RS485) |
|
|
1 |
机壳接地 |
机壳接地 |
|
2 |
逻辑地 |
逻辑地 |
|
3 |
RS-485信号B |
RS-485信号B |
|
4 |
RTS(TTL) |
RTS(TTL) |
|
5 |
逻辑地 |
逻辑地 |
|
6 |
+5V，100Ω串联电阻器 |
+5V，100Ω串联电阻器 |
|
7 |
+24VDC |
+24V |
|
8 |
RS-485信号A |
RS-485信号A |
|
9 |
/ |
/ |
|
连接器外壳 |
机壳接地 |
机壳接地 |
|
