性能参数

特性	8点输入，24V DC	16点输入，24V DC	32点输入，24V DC
订货号	CTS7 221-1BF32	CTS7 221-1BH32	CTS7 221-1BL32
物理特性
尺寸(宽×高×深)	46×80×62mm	71.2×80×62mm	138×80×62mm
功耗	2W	3W	3W
输入特性
输入点数	8	16	32
输入类型	漏型/源型
输入电压
额定值	24V DC
最大允许电压	30V DC
浪涌电压	35V DC， 0.5秒
信号"1"	18～30V
信号"0"	0～5V
隔离
光电隔离	500V AC，持续时间1分钟以内
每组隔离点数	4点	4点	8点
最长输入时延	4.5毫秒
漏电流	最大1mA  AC
电缆长度
非屏蔽	300 米
屏蔽	500 米
可同时为 ON 的输入点数
40℃	8	16	32
50℃	8	16	32
+5V DC消耗电流	40 mA	65 mA	111 mA

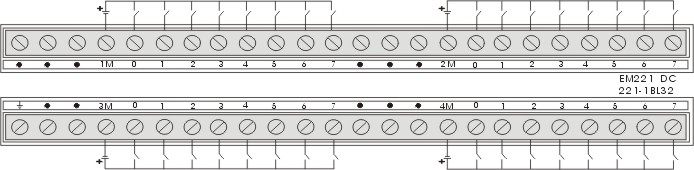

端子连接
